  • KDF-F 翻边单球体限位橡胶软接头
  • KDF-F 翻边单球体限位橡胶软接头
  • KDF-F 翻边单球体限位橡胶软接头

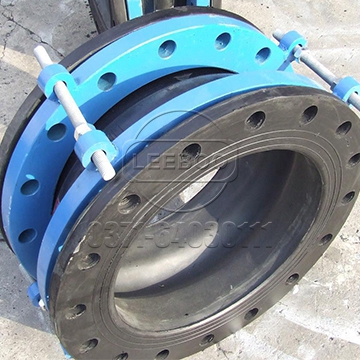

    KDF-F 翻边单球体限位橡胶软接头

    • 【产品别名】: 翻边限位橡胶接头、橡胶软连接
    • 【产品规格】:【DN32mm-DN4000mm】
    • 【产品压力】:0.6MPa-2.5MPa
    • 【减震等级】:A级
    • 【适用范围】:【酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等】
    • 【产品材质】:球体为天然橡胶,法兰为碳钢,不锈钢
    • 【工作温度】:-40度至80度(还可加工耐高温橡胶接头)

    乐发ivwelcome翻边橡胶接头|耐酸碱橡胶接头|耐温橡胶接头|耐油橡胶接头|等各种材质型号橡胶接头巩义市乐发ivwelcome专业生产,库存现货,我公司成立多年,良好的信誉赢得客户的满意,欢迎新老客户前来参观考察,厂家电话0371-64018888 400-6596-356

    产品介绍

    乐发ivwelcomeKDF-F翻边型橡胶软接头是根据用户的需求KXT单球体橡胶接头的改良版,能相对的承受更大的位移和压力。更重要的是改良了单球体橡胶接头在过高的压力下发生的拉脱状况,改良后的大翻边橡胶接头密封面与平焊法兰外径一致,而且密封面上也有钻孔,完全将橡胶接头与管道连接成一个整体,从而提高了管道运行的稳定性。

    产品优势

    它是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。内部致密度高、能承受较高压力、弹性变形效果好。
    橡胶软接头是由织物增强的橡胶件与松套金属法兰组成,用于管道降振降噪、补偿位移的接头。巩义鑫利严格按照标准及原料质量要求,杜绝偷工减料现像,~标准即产品原料不但需要新料,还需要~级新料。橡胶接头又称作可曲挠橡胶接头、管道减震器、避震喉、软接头等。

    性能特点

    KDF-F翻边型橡胶接头是根据用户的需求KXT单球体橡胶接头的改良版,能相对的承受更大的位移和压力。更重要的是改良了单球体橡胶接头在过高的压力下发生的拉脱状况,改良后的大翻边橡胶接头密封面与平焊法兰外径一致,而且密封面上也有钻孔,完全将橡胶接头与管道连接成一个整体,从而提高了管道运行的稳定性。
    它是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。内部致密度高、能承受较高压力、弹性变形效果好。
    橡胶接头是由织物增强的橡胶件与松套金属法兰组成,用于管道降振降噪、补偿位移的接头。巩义鑫利严格按照标准及原料质量要求,杜绝偷工减料现像,~标准即产品原料不但需要新料,还需要~级新料。橡胶接头又称作可曲挠橡胶接头、管道减震器、避震喉、软接头等。
    由于可曲挠橡胶软接头有良好的综合性能,主要用于原水和污水的提升和输送,火力发电厂的给水和冷却循环水,冶金行业,冷凝水,化工行业的化学物质的管道输送,石化行业的冷却,稀释及其它行业长短距离管线间的柔性连接。因为橡胶具有较高的耐磨性,还适用于行业的粒状和粉状及汽体的输送。

    经典案例

    翻边单球体限位橡胶接头在准东产业带项目上的应用

    乐发ivwelcome翻边单球体限位橡胶接头使用在准东产业带项目建设上发挥了重要作用,对于准东产业带发展提供了优良的配套作用。新疆昌吉州煤化办负责人介绍,产业带功能布局配套的供排水、交通物流、电网构架、土地利用、绿化等5个专项子规划已通过审批,煤电煤化工产业带在2010年完成一期工程,其中2009年基础设施一期基本完工,累计完成投资35亿元人民币。全长138公里的准东公路建成通车,产业带环形运输通道已经形成。乌鲁木齐市北站至准东的铁路也已投入运行,具有1500万吨的年货运能力。

    乐发ivwelcome据了解,今年是新疆昌吉州准东产业带项目建设年,计划开工12个项目。其中,煤矿项目4个,力争煤炭产量突破3000万吨;煤电项目3个,建设2个60万千瓦热电厂、一个120万千瓦热电厂;煤化工项目5个,完成建设1个13亿立方煤制天然气项目、3个40亿立方煤制天然气项目、30万吨煤焦油转制柴油工程项目。相信在不久的将来,鑫利翻边单球体限位橡胶接头的身影将会在更多的管道工程上出现,为更多的项目提供为管道补偿。欢迎大家前来选购。

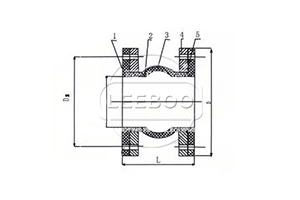

    示意图


    零部件材料

    序号 No. 部位 Part 材料 Material
    1 主体 Body 天然橡胶(NR)、氯丁橡胶(CR)、丁基橡胶(IIR)、丁腈橡胶(NBR)、氟橡胶(FKM)、三元乙丙橡胶(EPDM)
    2 内、外衬 Inner & Outer Rubber 天然橡胶(NR) 氯丁橡胶(CR)丁基橡胶(IIR) 丁腈橡胶(NBR)氟橡胶(FKM)三元乙丙橡胶(EPDM)聚四氟乙烯(PTFE)
    3 主体骨架 Body Carcass 尼龙帘布 Nylon cord fabric
    4 增压环 Reinforcing Ring 多股镀铜钢丝 Multi-strand coppering steel wire
    5 法兰 Flange 铸造、锻造碳钢 Cast and forged carbon steel(Q235)、不锈钢 Stainless steel(201、304、316)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP)

    技术参数

    项目Item |型号Medol KDF-F-1 KDF-F-2 KDF-F-3 A、如介质油,酸碱物质
    B、工作温度有特殊要求
    C、也可来函来图定制
    D、订货时需说明
    A. If media is oil, acid or alkali.
    B. If special requirements for working temperature
    C. If OEM orders with drawings or samples
    D. Please Inform us about above when ordering
    工作压力MpaWoring pressure 1.0(10) 1.6(16) 2.5(25)
    爆破压力Mpa Burst Pressure 2.0(20) 3.0(30) 4.5(45)
    真空度 Kpa Vacuum 53.3(400) 86.7(650) 100(750)
    适用温度℃Applicable Temperature -20℃~+115℃(特殊可达-30℃~+250℃)-20℃~+115℃(-30℃~+250℃ under special conditions)
    适用介质Applicable Medium 空气、压缩空气、水、海水、热水、油、酸、碱等Air, compressed air, water, sea water, oil, acid, alkali, etc.
    注:主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type
    公称通径DN
    Nominal Diameter
    (mm)
    长度
    LengthLmm
    轴向位移
    Axial displacement mm
    横向位移
    Haorizontal isplacement mm
    偏转角度
    Angular deflection(a1+a2)°
    mm

    英寸inch

    伸长Extension 压缩Compression
    32 1.25 95 6 9 9 15
    40 1.5 95 6 10 9 15
    50 2 105 7 10 10 15
    65 2.5 115 7 13 11 15
    80 3 135 8 15 12 15
    100 4 150 10 19 13 15
    125 5 165 12 19 13 15
    150 6 180 12 20 14 15
    200 8 210 16 25 22 15
    250 10 230 16 25 22 15
    300 12 245 16 25 22 15
    350 14 255 16 25 22 15
    400 16 255 16 25 22 15
    450 18 255 16 25 22 15
    500 20 255-320 16 25 22 15
    600 24 260-350 16 25 22 15
    700 28 260-350 16 25 22 15
    800 32 260-350 16 25 22 15
    900 36 260-350 16 25 22 15
    1000 40 260-350 18 26 24 15
    1200 48 260-550 18 26 24 15
    1400 56 350-550 20 28 26 15
    1500 60 350-550 20 28 26 15
    1600 64 350-550 25 35 30 10
    1800 72 350-550 25 35 30 10
    2000 80 350-550 25 35 30 10
    2200 88 400-550 25 35 30 10
    2400 96 400-550 25 35 30 10
    2600 104 400-550 25 35 30 10
    2800 112 400-550 25 35 30 10
    3000 120 400-500 25 35 30 10
    注:1、特殊要求可按用户图纸制作,可选配(GB、JB、HG、CB、ANSI、DIN、BSEN、NF、EN、JIS、 等)法兰标准生产。橡胶球体可做天然橡胶、三元乙丙橡胶、氯丁橡胶、丁基橡胶、丁腈橡胶、氟橡胶等。
    2、悬空给水使用DN200以上产品,管道必须有固定支撑或固定托架,否则产品应安装防拉脱装置。

    Notes: 1. For OEM orders with special requirement, rubber joints can be made according to customers' drawings. Generally, flange standard is 9115.1-2000, other GB, JB, HG, CB, ANSI, DIN, BSEN, NF, EN, JIS, flanges are also available upon request. Material of rubber body can be NR natural rubber, EPDM, Neoprene, IIR butyl rubber, NBR Buna-N, FKM, etc.
    2.When rubber joints size above DN200 are used for overhead water supply system, the pipes must be equipped with fixed supports or fixed brackets, otherwise control units shall be installed on rubber joints.
