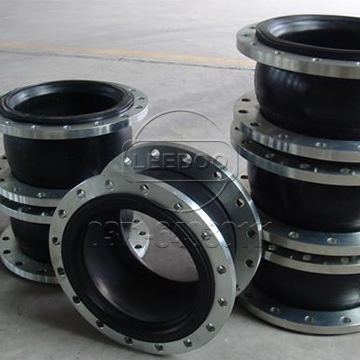

    耐酸碱氟橡胶接头

    • 【产品别名】:氟橡胶接头、橡胶软连接、减震器
    • 【产品规格】:【DN32mm-DN4000mm】
    • 【产品压力】:0.6-2.5MPa
    • 【减震等级】:A级
    • 【适用范围】:酸碱腐蚀性,高温管道
    • 【产品材质】:氟橡胶
    • 【工作温度】:-40度至180度

    耐酸碱氟橡胶接头又叫橡胶软接头,橡胶接头,橡胶柔性接头,橡胶弹性接头,管道减震器等.是一种高弹性,高气密性,耐介质性和耐气候性的管道接头。该产品利用了橡胶的弹性、高气密性、耐介质性、耐候性和耐辐射性等

    产品介绍

    耐酸碱氟橡胶接头系用于金属管道之间起挠性连接作用的中空橡胶制品。由内外层胶、帘布层和钢丝圈组成管状橡胶件,经硫化成型后再与金属法兰或平行接头松套组合而成。此产品可降低震动及噪声,并可对因温度变化引起的热胀冷缩起补偿作用,广泛应用于各种管道系统。该产品是鑫利公司采用气吹模具新工艺制造,系内胶层、增强层、中胶层、外胶层复合的球体和松套锻打低碳钢法兰组成的产品,具有耐压高、弹性好、位移量大、减振降噪效果好,安装方便等特点。可广泛用与给排水、暖通空调、消防、压缩机、造纸、制药、船舶、水泵、风机等管道系统。该产品具有良好的耐酸碱性能,安装在管道线路上,特别是针对酸碱性管道线路具有良好的适应能力。

    产品优势

    耐酸碱氟橡胶接头的特点:内部致密度高、能承受较高压力、弹性变形效果好。
    耐酸碱氟橡胶接头的优点:减震、降噪、轻巧、~。
    乐发ivwelcome耐酸碱氟橡胶接头的用途:与泵、阀门的连接、特别适用于震动较大、冷热变化频繁的管线。橡胶接头是由织物增强的橡胶件与松套金属法兰连接组成,用于管道隔振降噪、补偿位移的接头。它是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。鑫利严格按照标准及原料质量要求,杜绝偷工减料现像,~标准即产品原料不但需要新料,还需要~级新料。

    性能特点

    耐酸碱氟橡胶接头又叫橡胶软接头,橡胶接头,橡胶柔性接头,橡胶弹性接头,管道减震器等.是一种高弹性,高气密性,耐介质性和耐气候性的管道接头。该产品利用了橡胶的弹性、高气密性、耐介质性、耐候性和耐辐射性等优点,采用高强度、冷热稳定性强的聚酯帘子布斜交与之复合后,经过高压、高温模具硫化而成。氟橡胶是以弹性好,密封严而闻名的,用的多的一般为各大管道的接口处,利用自身的特性,对于管道的密封,做出了很好的贡献,除了密封严以外,他在耐高温方面,也有着很好的领域,对于温度过高的现象,氟橡胶照样可以正常工作而不损坏,不开裂,所以,这种材质做出来的橡胶接头具有很好的保障性。

    经典案例

    鑫利管道与永清水务新余市城西污水处理厂进行合作

    新余市城西污水处理工程项目一期建设规模为1.0万m3/d,按3.0万m3/d统筹;二期建设规模为5.0万m3/d;一期总投资约3500万元,预计2015年底投入使用。一期项目采用改良型卡鲁塞尔氧化沟处理工艺,曝气方式采用微孔鼓风曝气方式,出水采用紫外线消毒方式;出厂尾水达到《城镇污水处理厂污染物排放标准》(GB18918-2002)B标准后排入袁河。项目建成后将产生较大的经济和社会效益,减少水污染,很大改善仙女湖组团及新余市袁河流域的水环境质量,从根本上解决城区上游的水污染问题,确保该组团健康快速发展。
    开工仪式由项目经理黄和平主持,湖南永清水务有限公司常务副总经理柯博士做了表态发言。柯博士强调:永清与新余市在环境保护、循环经济和绿色发展等目标上高度一致,我们将以中国效率、德国质量为标准,做好各项建设工作,保证该项目按时、按质、按量完成,为新余~事业打造强有力的硬件支撑。永清水务将秉持永清人为子孙后代留一片蓝天、为人类健康存一川碧水的理念,以及开拓创新、务实求精的企业精神,为建设经济繁荣、环境优美、生态良好的美丽新余,促进新余经济社会又好又快发展做出应有的贡献。
    巩义鑫利作为专业的氟橡胶接头生产厂家,产品质量经得起实践的检验,特别是氟橡胶接头具有良好的耐酸碱性能和耐高温性能,产品质量深受广大新老用户的一致好评。巩义鑫利向城西污水处理厂供应氟橡胶接头有助于提高该项目的管道的耐酸碱腐蚀性,从而保障了管道的正常的运行。

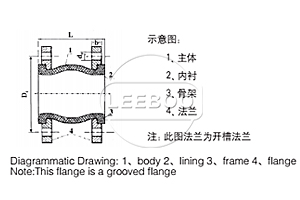

    示意图


    零部件材料

    序号 No. 部位 Part 材料 Material
    1 主体 Body 氟橡胶(FKM)
    2 内、外衬 Inner & Outer Rubber 氟橡胶(FKM)
    3 主体骨架 Body Carcass 尼龙帘布 Nylon cord fabric
    4 增压环 Reinforcing Ring 多股镀铜钢丝 Multi-strand coppering steel wire
    5 法兰 Flange 铸造、锻造碳钢 Cast and forged carbon steel(Q235)、不锈钢 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP)

    技术参数

    项目Item |型号Medol KXT-1 KXT-2 KXT-3 A、如酸碱物质
    B、工作温度有特殊要求
    C、也可来函来图定制
    D、订货时需说明
    A. If media is oil, acid or alkali.
    B. If special requirements for working temperature
    C. If OEM orders with drawings or samples
    D. Please Inform us about above when ordering
    工作压力MpaWoring pressure 1.0(10) 1.6(16) 2.5(25)
    爆破压力Mpa Burst Pressure 2.0(20) 3.0(30) 4.5(45)
    真空度 Kpa Vacuum 53.3(400) 86.7(650) 100(750)
    适用温度℃Applicable Temperature -20℃~+115℃(特殊可达-30℃~+250℃)-20℃~+115℃(-30℃~+250℃ under special conditions)
    适用介质Applicable Medium 酸、碱等,acid, alkali, etc.
    注:主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type

    主要数据 Main date

    公称通径DN
    Nominal Diameter
    (mm)
    长度
    LengthLmm
    轴向位移
    Axial displacement mm
    横向位移
    Haorizontal isplacement mm
    偏转角度
    Angular deflection(a1+a2)°
    mm

    英寸inch

    伸长Extension 压缩Compression
    32 1.25 95 6 9 9 15
    40 1.5 95 6 10 9 15
    50 2 105 7 10 10 15
    65 2.5 115 7 13 11 15
    80 3 135 8 15 12 15
    100 4 150 10 19 13 15
    125 5 165 12 19 13 15
    150 6 180 12 20 14 15
    200 8 210 16 25 22 15
    250 10 230 16 25 22 15
    300 12 245 16 25 22 15
    350 14 255 16 25 22 15
    400 16 255 16 25 22 15
    450 18 255 16 25 22 15
    500 20 255 16 25 22 15
    600 24 260 16 25 22 15
    700 28 260 16 25 22 15
    800 32 260 16 25 22 15
    900 36 260 16 25 22 15
    1000 40 260 18 26 24 15
    1200 48 260 18 26 24 15
    1400 56 350 20 28 26 15
    1600 64 350 25 35 30 10
    1800 72 350 25 35 30 10
    2000 80 350 25 35 30 10
    2200 88 400 25 35 30 10
    2400 96 400 25 35 30 10
    2600 104 400 25 35 30 10
    2800 112 400 25 35 30 10
    3000 120 400 25 35 30 10
    注:1、特殊要求可按用户图纸制作,法兰标准采用9115.1-2000,可选配(GB、JB、HG、CB、ANSI、DIN、BSEN、NF、EN、JIS、 等)法兰标准生产。2、悬空给水使用DN200以上产品,管道有固定支撑或固定托架,否则产品应安装防拉脱装置。
    3、用户使用橡胶接头,对应法兰应是阀门法兰或符合9115.1-2000法兰。
    Notes:1. For OEM orders with special requirement, rubber joints can be made according to customers' drawings. Generally, flange standard is 9115.1-2000, other GB, JB, HG, CB, ANSI, DIN, BSEN, NF, EN, JIS, flanges are also available upon request. 2.When rubber joints size above DN200 are used for overhead water supply system, the pipes must be equipped with fixed supports or fixed brackets, otherwise control units shall be installed on rubber joints.
    3.Matching flanges of rubber joints shall be valve flanges or 9115.1(RF) flanges.
