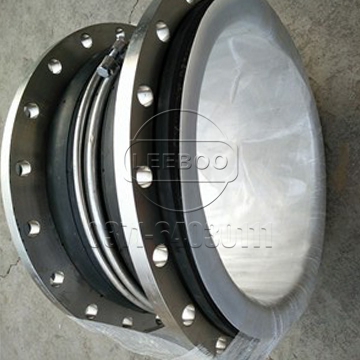

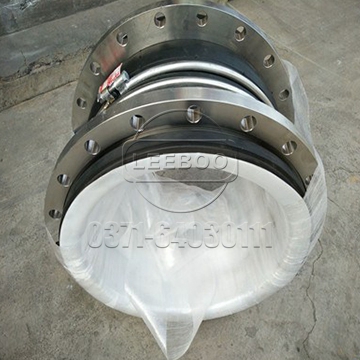

    衬四氟橡胶接头

    • 【产品别名】：衬四氟橡胶接头、橡胶软连接
    • 【产品规格】：【DN32mm-DN4000mm】
    • 【产品压力】：0.6-2.5MPa
    • 【减震等级】：A级
    • 【适用范围】：酸碱腐蚀性，高温管道

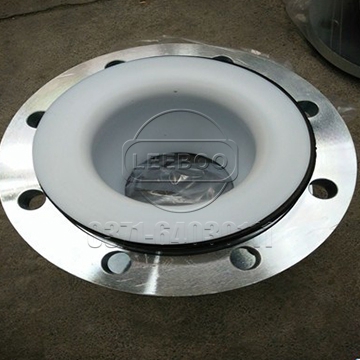

    • 【产品材质】：内层采用聚四氟乙烯材料
    • 【工作温度】：-40度至180度

    衬四氟橡胶接头又叫橡胶软接头,橡胶接头,橡胶柔性接头,橡胶弹性接头,管道减震器等.是一种高弹性,高气密性，耐介质性和耐气候性的管道接头。该产品利用了橡胶的弹性、高气密性、耐介质性、耐候性和耐辐射性等

    产品介绍

    衬四氟橡胶接头又叫橡胶软接头,橡胶接头,橡胶柔性接头,橡胶弹性接头,管道减震器等.是一种高弹性,高气密性，耐介质性和耐气候性的管道接头。该产品利用了橡胶的弹性、高气密性、耐介质性、耐候性和耐辐射性等，采用高强度、冷热稳定性强的聚酯帘子布斜交与之复合后，经过高压、高温模具硫化而成。衬氟主要是应用在强腐蚀工况中，把需要金属压力容器（阀门，罐等）或者橡胶制品（橡胶接头，补偿器等）需要和强腐蚀接触的地方衬上氟塑料（常用PTFE，尼龙等），防止介质腐蚀压力容器。

    产品优势

    衬四氟橡胶接头系用于金属管道之间起挠性连接作用的中空橡胶制品。由内外层胶、帘布层和钢丝圈组成管状橡胶件，经硫化成型后再与金属法兰或平行接头松套组合而成。此产品可降低震动及噪声，并可对因温度变化引起的热胀冷缩起补偿作用，广泛应用于各种管道系统。该产品是鑫利公司采用气吹模具新工艺制造，系内胶层、增强层、中胶层、外胶层复合的球体和松套锻打低碳钢法兰组成的产品，具有耐压高、弹性好、位移量大、减振降噪效果好，安装方便等特点。除此之外该产品具有良好的耐酸碱性能，化学状态稳定，能够大大降低腐蚀性介质对于橡胶接头的侵蚀影响。可广泛用与给排水、暖通空调、消防、压缩机、造纸、制药、船舶、水泵、风机等管道系统。

    性能特点

    衬四氟橡胶接头的特点：内部致密度高、能承受较高压力、弹性变形效果好。
    衬四氟橡胶接头的优点：减震、降噪、轻巧、~。
    衬四氟橡胶接头的用途：与泵、阀门的连接、特别适用于震动较大、冷热变化频繁的管线。橡胶接头是由织物增强的橡胶件与松套金属法兰连接组成，用于管道隔振降噪、补偿位移的接头。它是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。鑫利严格按照标准及原料质量要求，杜绝偷工减料现像，~标准即产品原料不但需要新料，还需要~级新料。

    经典案例

    巩义鑫利向天津生物医药联合研究院二期供应橡胶接头

    　　记者从天津生物医药联合研究院了解到，该院二期工程已启动规划、环评等前期准备工作，力争年内实现开工。
    据悉，联合研究院二期规划总建筑面积23万平方，包括建设~生物医药创新园总部大厦和GMP通用厂房。其中，总部大厦建筑面积8万平方，打造总部基地；生物制品通用厂房3栋，总建筑面积6.5万平方，进行中试开发和小规模生产；化学药品通用厂房两栋，总建筑面积3.5万平方，满足入驻企业从实验室研发到工艺放大的研究，以及部分企业投资建厂前期和小规模生产临床试验用药；医疗器械通用厂房3栋，总建筑面积5万平方，提供标准生产线和辐照灭菌等高标准产业化环境。
    鑫利衬四氟橡胶接头的用途：与泵、阀门的连接、特别适用于震动较大、冷热变化频繁的管线。橡胶接头是由织物增强的橡胶件与松套金属法兰连接组成，用于管道隔振降噪、补偿位移的接头。它是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。管道上安装衬四氟橡胶接头能够有效提高线路的耐酸碱腐蚀性能。
    乐发ivwelcome联合研究院相关负责人表示，生物医药项目成长到一定阶段后，需要有立的中试及生产车间，联合研究院二期将为企业提供加速器服务，帮助企业终实现产业化。据悉，有需求的企业可以长期租用或者用很优惠的价格购买到场地，并享受到联合研究院提供的各类资源。通过联合研究院大平台的扶持帮助，加上企业间的沟通交流，未来，这里有望涌现出几十家乃至上百家的生物医药科技小巨人企业，进一步促进 滨海新区 生物医药产业的聚集。

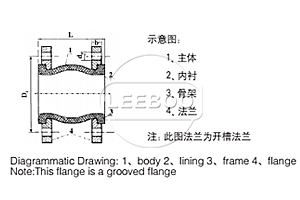

    示意图


    零部件材料

    序号 No. 部位 Part 材料 Material
    1 主体 Body 天然橡胶(NR)、氯丁橡胶(CR)、丁基橡胶(IIR)、丁腈橡胶(NBR)、氟橡胶(FKM)、三元乙丙橡胶(EPDM)
    2 内、外衬 Inner & Outer Rubber 聚四氟乙烯（PTFE）
    3 主体骨架 Body Carcass 尼龙帘布 Nylon cord fabric
    4 增压环 Reinforcing Ring 多股镀铜钢丝 Multi-strand coppering steel wire
    5 法兰 Flange 铸造、锻造碳钢 Cast and forged carbon steel(Q235)、不锈钢 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP)

    技术参数

    项目Item |型号Medol KXT-1 KXT-2 KXT-3 A、如介质酸碱物质
    B、工作温度有特殊要求
    C、也可来函来图定制
    D、订货时需说明
    A. If media is oil, acid or alkali.
    B. If special requirements for working temperature
    C. If OEM orders with drawings or samples
    D. Please Inform us about above when ordering
    工作压力MpaWoring pressure 1.0(10) 1.6(16) 2.5(25)
    爆破压力Mpa Burst Pressure 2.0(20) 3.0(30) 4.5(45)
    真空度 Kpa Vacuum 53.3(400) 86.7(650) 100(750)
    适用温度℃Applicable Temperature -20℃~+115℃（特殊可达-30℃~+250℃）-20℃~+115℃(-30℃~+250℃ under special conditions)
    适用介质Applicable Medium 酸、碱等, acid, alkali, etc.
    注：主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type

    主要数据 Main date

    公称通径DN
    Nominal Diameter
    （mm）    		 长度
    LengthLmm    		 轴向位移
    Axial displacement mm    		 横向位移
    Haorizontal isplacement mm    		 偏转角度
    Angular deflection(a1+a2)°
    mm

    英寸inch

    		 伸长Extension 压缩Compression
    32 1.25 95 6 9 9 15
    40 1.5 95 6 10 9 15
    50 2 105 7 10 10 15
    65 2.5 115 7 13 11 15
    80 3 135 8 15 12 15
    100 4 150 10 19 13 15
    125 5 165 12 19 13 15
    150 6 180 12 20 14 15
    200 8 210 16 25 22 15
    250 10 230 16 25 22 15
    300 12 245 16 25 22 15
    350 14 255 16 25 22 15
    400 16 255 16 25 22 15
    450 18 255 16 25 22 15
    500 20 255 16 25 22 15
    600 24 260 16 25 22 15
    700 28 260 16 25 22 15
    800 32 260 16 25 22 15
    900 36 260 16 25 22 15
    1000 40 260 18 26 24 15
    1200 48 260 18 26 24 15
    1400 56 350 20 28 26 15
    1600 64 350 25 35 30 10
    1800 72 350 25 35 30 10
    2000 80 350 25 35 30 10
    2200 88 400 25 35 30 10
    2400 96 400 25 35 30 10
    2600 104 400 25 35 30 10
    2800 112 400 25 35 30 10
    3000 120 400 25 35 30 10
    注：1、特殊要求可按用户图纸制作，可选配（GB、JB、HG、CB、ANSI、DIN、BSEN、NF、EN、JIS、 等）法兰标准生产。2、悬空给水使用DN200以上产品，管道有固定支撑或固定托架，否则产品应安装防拉脱装置。

    Notes: 1. For OEM orders with special requirement, rubber joints can be made according to customers' drawings. Generally,  other GB, JB, HG, CB, ANSI, DIN, BSEN, NF, EN, JIS, flanges are also available upon request.2.When rubber joints size above DN200 are used for overhead water supply system, the pipes must be equipped with fixed supports or fixed brackets, otherwise control units shall be installed on rubber joints.
