单球体橡胶接头

乐发ivwelcomeSingle Sphere Rubber Joint

您现在所在位置:首页 > 乐发ivwelcome > 单球体橡胶接头
  • KXT-F 单球体限位橡胶软接头
  • KXT-F 单球体限位橡胶软接头
  • KXT-F 单球体限位橡胶软接头

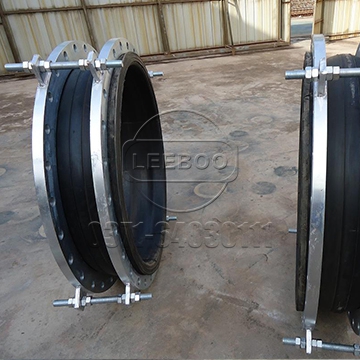

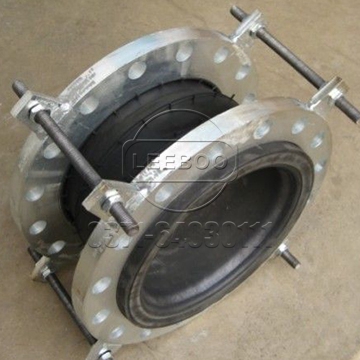

    KXT-F 单球体限位橡胶软接头

    • 【产品别名】:可曲挠橡胶接头、限位橡胶软连接
    • 【产品规格】:【DN32mm-DN4000mm】
    • 【产品压力】:0.6MPa-2.5MPa
    • 【减震等级】:A级
    • 【适用范围】:【酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等】
    • 【产品材质】:球体为天然橡胶,法兰为碳钢,不锈钢
    • 【工作温度】:-40度至80度(还可加工耐高温橡胶接头)

    巩义市乐发ivwelcome专业生产橡胶软接头,单球可曲挠橡胶接头,橡胶软接头,橡胶接头,伸缩接头,传力接头,橡胶膨胀节,橡胶柔性接头等一系列橡胶接头。可曲挠橡胶接头可广泛用于供水排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统。普通型用于输送-15℃~115℃的空气、压缩空气、水、海水、油、酸、碱等。特殊型用于输送-30℃~250℃以上的上述介质或油、浓酸浓碱、固态物料。

    产品介绍

    KXT-F单球体限位橡胶软接头具有良好的综合性能,它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。 KXT-F型橡胶接头专用冷水、热水、压缩空气、天然气等,它以特的设计、新颖的结构和良好的密封性能解决了因热胀冷缩造成管道爆裂和损坏管道连接设备,有效的提高了管道的使用周期和对设备的保护。


    产品优势

    减少震动、降低噪音、伸缩性好,使用方便。
    1、体积小、重量轻、弹性好、安装维修方便。
    2、安装时可产生横向、轴向、角向位移,不受管道不同心,法兰不平行的限制。
    3、工作时可降低结构传递噪音,吸振能力强。


    性能特点

    由于橡胶接头具有良好的综合性能,所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程,特别适用于震动较大、冷热变化频繁的管道。
    该产品是鑫利公司采用气吹模具新工艺制造,系内胶层、增强层、中胶层、外胶层复合的球体和松套锻打低碳钢法兰组成的产品,具有耐压高、弹性好、位移量大、吸振降噪效果好,安装方便等特点。可广泛用与给排水、暖通空调、消防、压缩机、造纸、制药、船舶、水泵、风机等管道系统。
    橡胶接头是由织物增强的橡胶件与松套金属法兰组成,用于管道隔振降噪、补偿位移的接头。它是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。鑫利严格按照标准及原料质量要求,杜绝偷工减料现像,~标准即产品原料不但需要新料,还需要~级新料。


    经典案例

    单球体限位橡胶接头在安阳第八水厂的应用

    乐发ivwelcome巩义鑫利生产的单球体限位橡胶接头在安阳第八水厂的安装,为项目的建设的稳定性提供了强有力的保障。12月12日上午,河南省安阳市第八水厂开工奠基仪式在项目现场成功举行。市第八水厂是我市民生工程,它的开工奠基是我市推进城市公共基础设施建设、实施兴水惠民战略的一项重大举措。建设好第八水厂,合理使用南水北调水源,既是工作任务,也是政治责任,功在当代,利在千秋。各级各相关部门要采取切实有效的措施,强力推进第八水厂建设,努力使全市人民早日喝上甘甜可口的丹江水。

    乐发ivwelcome唐献泰要求,市直各相关职能部门要形成高度共识,以强烈的责任感,竭尽全力为工程建设提供良好、便捷的服务。要想项目之所想,帮项目之所需,解项目之所难,精简程序,为项目建设提供坚强保障,尽心尽力支持项目建设,努力营造良好的建设环境,力争项目在2016年年内竣工投产。

    乐发ivwelcome据了解,作为我市南水北调配套工程的第八水厂位于南水北调总干渠38号口门东侧、京广铁路西侧,总设计规模20万立方米/日,一期工程设计规模10万立方米/日,占地80亩,总投资3.2亿元。市第八水厂是保障和改善我市民生的重要基础性设施,它的建设对进一步提升城市公共供水能力、扩大供水范围、保障城市供水安全、推动全市经济社会可持续发展具有十分重要的意义。巩义鑫利作为此次工程项目管道配件项目单球体限位橡胶接头的主要供应商能够参与这次惠及六百万人的重要项目工程的建设也感到无比骄傲与荣幸。

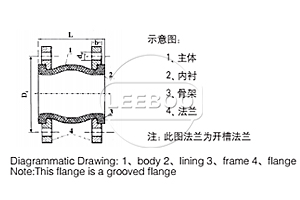

    示意图


    零部件材料

    序号 No. 部位 Part 材料 Material
    1 主体 Body 天然橡胶(NR)、氯丁橡胶(CR)、丁基橡胶(IIR)、丁腈橡胶(NBR)、氟橡胶(FKM)、三元乙丙橡胶(EPDM)
    2 内、外衬 Inner & Outer Rubber 天然橡胶(NR) 氯丁橡胶(CR)丁基橡胶(IIR) 丁腈橡胶(NBR)氟橡胶(FKM)三元乙丙橡胶(EPDM)聚四氟乙烯(PTFE)
    3 主体骨架 Body Carcass 尼龙帘布 Nylon cord fabric
    4 增压环 Reinforcing Ring 多股镀铜钢丝 Multi-strand coppering steel wire
    5 法兰 Flange 铸造、锻造碳钢 Cast and forged carbon steel(Q235)、不锈钢 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP)

    技术参数

    项目Item |型号Medol KXT-10 KXT-16 KXT-25 A、如介质油,酸碱物质
    B、工作温度有特殊要求
    C、也可来函来图定制
    D、订货时需说明
    A. If media is oil, acid or alkali.
    B. If special requirements for working temperature
    C. If OEM orders with drawings or samples
    D. Please Inform us about above when ordering
    工作压力MpaWoring pressure 1.0(10) 1.6(16) 2.5(25)
    爆破压力Mpa Burst Pressure 2.0(20) 3.0(30)) 4.5(45)
    真空度 Kpa Vacuum 53.3(400) 86.7(650) 100(750)
    适用温度℃Applicable Temperature -20℃~+115℃(特殊可达-30℃~+250℃)-20℃~+115℃(-30℃~+250℃ under special conditions)
    适用介质Applicable Medium 空气、压缩空气、水、海水、热水、油、酸、碱等Air, compressed air, water, sea water, oil, acid, alkali, etc.
    注:主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type
    公称通径DN
    Nominal Diameter
    (mm)
    长度
    LengthLmm
    特殊长度
    LengthLmm
    轴向位移
    Axial displacement mm
    横向位移
    Haorizontal isplacement mm
    偏转角度
    Angular deflection(a1+a2)°
    mm

    英寸inch

    伸长Extension 压缩Compression
    32 1.25 95 130/150 6 9 9 15
    40 1.5 95 130/150 6 10 9 15
    50 2 105 130/150/200 7 10 10 15
    65 2.5 115 130/150/200 7 13 11 15
    80 3 135 130/150/200 8 15 12 15
    100 4 150 130/200 10 19 13 15
    125 5 165 130/150/200 12 19 13 15
    150 6 180 130/150/200 12 20 14 15
    175 7 200 / 12 20 14 15
    200 8 200 130/150/210 16 25 22 15
    225 9 200 / 16 25 22 15
    250 10 230 130/150/200 16 25 22 15
    300 12 245 130/150/200 16 25 22 15
    350 14 255 130/150/200 16 25 22 15
    400 16 255 200 16 25 22 15
    450 18 255 200 16 25 22 15
    500 20 255 200 16 25 22 15
    550 22 255 / 16 25 22 15
    600 24 260 200 16 25 22 15
    700 28 260 / 16 25 22 15
    800 32 260 / 16 25 22 15
    900 36 260 / 16 25 22 15
    1000 40 260 / 18 26 24 15
    1200 48 260 / 18 26 24 15
    1400 56 350 / 20 28 26 15
    1600 64 350 / 25 35 30 10
    1800 72 350 / 25 35 30 10
    2000 80 350 / 25 35 30 10
    2200 88 400 / 25 35 30 10
    2400 96 400 / 25 35 30 10
    2600 104 400 / 25 35 30 10
    2800 112 400 / 25 35 30 10
    3000 120 400 / 25 35 30 10
    注:1、特殊要求可按用户图纸制作,可选配(GB、JB、HG、CB、ANSI、DIN、BSEN、NF、EN、JIS、 等)法兰标准生产。橡胶球体可做天然橡胶、三元乙丙橡胶、氯丁橡胶、丁基橡胶、丁晴橡胶、氟橡胶等。
    2、悬空给水使用DN200以上产品,管道必须有固定支撑或固定托架,否则产品应安装防拉脱装置。
    3、用户使用橡胶接头,对应法兰应是阀门法兰
    Notes: 1. For OEM orders with special requirement, rubber joints can be made according to customers' drawings. Generally, flange standard is 9115.1-2000, other GB, JB, HG, CB, ANSI, DIN, BSEN, NF, EN, JIS, flanges are also available upon request. Material of rubber body can be NR natural rubber, EPDM, Neoprene, IIR butyl rubber, NBR Buna-N, FKM, etc.
    2.When rubber joints size above DN200 are used for overhead water supply system, the pipes must be equipped with fixed supports or fixed brackets, otherwise control units shall be installed on rubber joints.
    3.Matching flanges of rubber joints shall be valve flanges.
