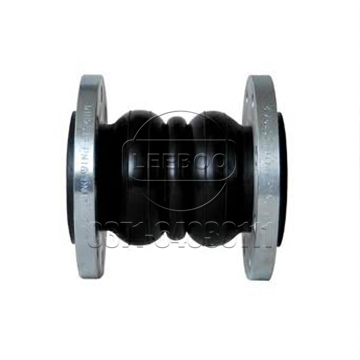

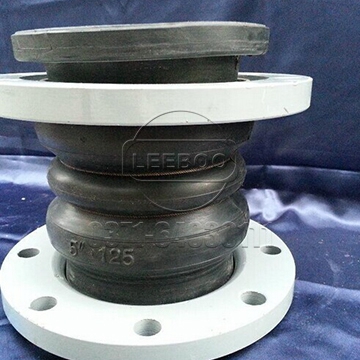

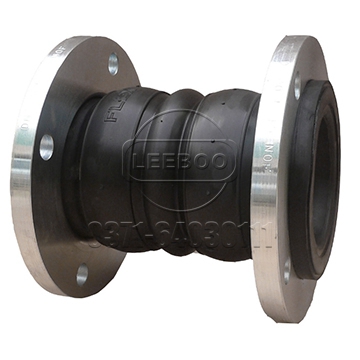

    KST 双球体橡胶接头

    • 【产品别名】:可曲挠双球体橡胶接头、双球体橡胶软连接
    • 【产品规格】:【DN40mm-DN4000mm】
    • 【产品压力】:0.6MPa-2.5MPa
    • 【减震等级】:A级
    • 【适用范围】:【酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等】
    • 【产品材质】:球体为天然橡胶,法兰为碳钢,不锈钢
    • 【工作温度】:-40度至80度(还可加工耐高温橡胶接头)

    巩义市乐发ivwelcome遵循顾客至上的原则,常年致力于橡胶接头的生产研究。主要产品有:可曲挠合成橡胶接头,可曲挠异径橡胶接头,可曲挠单球体橡胶接头,可曲挠双球体橡胶接头,卡箍式可曲挠橡胶接头,可曲挠橡胶弯接头,可曲挠滤污伸缩接头,可曲挠翻边橡胶接头,可曲挠双球体丝连接橡胶接头,防拉脱可曲挠合成橡胶接头。欢迎广大客户来我公司参观、指导,欲了解可曲挠橡胶接头的详细信息,可拨打公司热线电话:0371-64030555

    产品介绍

    KST型双球体橡胶接头采用多波设计增加了橡胶接头的长度、增加了补偿量。专用冷水、热水、压缩空气、天然气等,它以特的设计、新颖的结构和良好的密封性能解决了因热胀冷缩造成管道爆裂和损坏管道连接设备,有效的提高了管道的使用周期和对设备的保护。双球体相比单球体它有更大的补偿量。


    产品优势

    双球体橡胶接头是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。内部致密度高、能承受较高压力、弹性变形效果好。双球体相比单球体它有更大的补偿量。该产品是鑫利公司采用气吹模具新工艺制造,系内胶层、增强层、中胶层、外胶层复合的球体和松套锻打低碳钢法兰组成的产品,具有耐压高、弹性好、位移量大、吸振降噪效果好,安装方便等特点。可广泛用与给排水、暖通空调、消防、压缩机、造纸、制药、船舶、水泵、风机等管道系统。
    乐发ivwelcome双球体橡胶接头是由织物增强的橡胶件与松套金属法兰组成,用于管道减震降噪、补偿位移的接头。它是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。鑫利严格按照标准及原料质量要求,杜绝偷工减料现像,~标准即产品原料不但需要新料,还需要~级新料。

    性能特点

    1、双球体橡胶接头在管道施工时,需要让其处于自然状态,严禁超位移安装。
    2、当管道介质为耐酸碱、油、高温及其他特殊材料时应选用高于管道工作压力一个档位的接头。
    3、平地、悬空、垂直安装橡胶接头时,橡胶接头的实际工作轴向位移压力小于管道的支撑力,否则应该安装防拉脱装置,以防止产品在运行过程中失去稳定性。
    5、管道需要有固定支撑或固定托架,固定托架的力需要大于轴向力。垂直安装和架空安装时产品两端需安装相应的固定支架和受力支架,以防止工作受压后拉脱。
    6、安装时应远离热源,严禁使用不符合本产品要求的介质。
    7、橡胶软接头在初次承受压力(如:安装试压等)后或长期停用再次启用前,应将螺栓重新加压拧紧再投入运行。
    8、当管道位移量大于等于接头的大补偿量时,应增加接头的数量来平行位移量,严禁为了调整管道的超差,使接头处于挠曲位移和偏差状态,更不能超限度(伸缩、位移、偏转等)。
    9、高层给水或悬空给水,管道应固定在吊架、托架上,且不能让接头承受管道自身重量和轴向力,否则接头应配备防拉脱装置(其承受力需要大于管道轴向力)。
    10、安装橡胶接头时,螺栓的螺杆应伸向接头外侧,每一法兰端面的螺栓按对角加压的方法反复均匀拧紧,防止压偏。

    经典案例

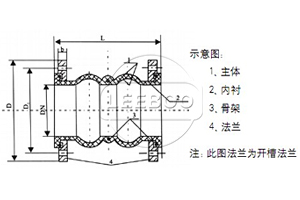

    示意图


    零部件材料

    序号 No. 部位 Part 材料 Material
    1 主体 Body 天然橡胶(NR)、氯丁橡胶(CR)、丁基橡胶(IIR)、丁腈橡胶(NBR)、氟橡胶(FKM)、三元乙丙橡胶(EPDM)
    2 内、外衬 Inner & Outer Rubber 天然橡胶(NR) 氯丁橡胶(CR)丁基橡胶(IIR) 丁腈橡胶(NBR)氟橡胶(FKM)三元乙丙橡胶(EPDM)聚四氟乙烯(PTFE)
    3 主体骨架 Body Carcass 尼龙帘布 Nylon cord fabric
    4 增压环 Reinforcing Ring 多股镀铜钢丝 Multi-strand coppering steel wire
    5 法兰 Flange 铸造、锻造碳钢 Cast and forged carbon steel(Q235)、不锈钢 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP)

    技术参数

    项目Item |型号Medol KST-F-1 KST-F-2 KST-F-3 A、如介质油,酸碱物质
    B、工作温度有特殊要求
    C、也可来函来图定制
    D、订货时需说明
    A. If media is oil, acid or alkali.
    B. If special requirements for working temperature
    C. If OEM orders with drawings or samples
    D. Please Inform us about above when ordering
    工作压力MpaWoring pressure 1.0(10) 1.6(16) 2.5(25)
    爆破压力Mpa Burst Pressure 2.0(20) 3.0(30) 4.5(45)
    真空度 Kpa Vacuum 53.3(400) 86.7(650) 100(750)
    适用温度℃Applicable Temperature -20℃~+115℃(特殊可达-30℃~+250℃)-20℃~+115℃(-30℃~+250℃ under special conditions)
    适用介质Applicable Medium 空气、压缩空气、水、海水、热水、油、酸、碱等Air, compressed air, water, sea water, oil, acid, alkali, etc.
    注:主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type
    公称通径DN
    Nominal Diameter
    (mm)
    长度
    LengthLmm
    轴向位移
    Axial displacement mm
    横向位移
    Haorizontal isplacement mm
    角向偏转
    Angular deflection(a1+a2)°
    mm

    英寸inch

    伸长Extension 压缩Compression
    40 1.5 165 10 20 20 30
    50 2 165 10 20 20 30
    65 2.5 175 10 20 20 30
    80 3 175 10 20 20 30
    100 4 225 15 30 25 30
    125 5 225 15 30 25 30
    150 6 225 15 30 25 30
    200 8 325 20 40 30 30
    250 10 325 20 40 30 30
    300 12 325 20 40 30 30
    350 14 325 20 40 30 30
    400 16 340-400 20 40 30 30
    450 18 340-400 25 45 30 30
    500 20 340-400 25 45 30 30
    600 24 340-400 25 45 30 30
    注:1、特殊要求可按用户图纸制作,可选配(GB、JB、HG、CB、ANSI、DIN、BSEN、NF、EN、JIS、 等)法兰标准生产。橡胶球体可做天然橡胶、三元乙丙橡胶、氯丁橡胶、丁基橡胶、丁腈橡胶、氟橡胶等。
    2、悬空给水使用DN200以上产品,管道需要有固定支撑或固定托架,否则产品应安装防拉脱装置。

    Notes: 1. For OEM orders with special requirement, rubber joints can be made according to customers' drawings. Generally, flange standard is 9115.1-2000, other GB, JB, HG, CB, ANSI, DIN, BSEN, NF, EN, JIS, flanges are also available upon request. Material of rubber body can be NR natural rubber, EPDM, Neoprene, IIR butyl rubber, NBR Buna-N, FKM, etc.
    2.When rubber joints size above DN200 are used for overhead water supply system, the pipes must be equipped with fixed supports or fixed brackets, otherwise control units shall be installed on rubber joints.
