  • 液压设备专用橡胶接头
  • 液压设备专用橡胶接头
  • 液压设备专用橡胶接头

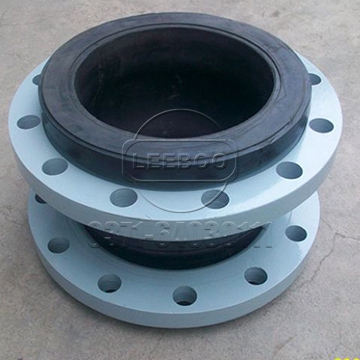

    液压设备专用橡胶接头

    • 【产品别名】:耐油橡胶接头、液压管道橡胶接头
    • 【产品规格】:【DN32mm-DN4000mm】
    • 【产品压力】:0.6-2.5MPa
    • 【减震等级】:A级
    • 【适用范围】:液压油管道
    • 【产品材质】:丁腈橡胶
    • 【工作温度】:-40度至80度

    乐发ivwelcome液压就是通过液压油(具体根据实际情况定)来传递压力的装置。液压设备要经常使用到油类介质,所以与之相配套的橡胶接头就具有良好的耐油性能。

    产品介绍

    液压就是通过液压油(具体根据实际情况定)来传递压力的装置。液压设备要经常使用到油类介质,所以与之相配套的橡胶接头就具有良好的耐油性能。如果采用一般的橡胶材质,油类与橡胶长时间接触的情况下会造成橡胶分子的膨胀,从而造成产品的局部发胀,这将会严重影响橡胶接头的承压性能,所以液压设备一定要采用专用的橡胶接头,鑫利丁腈橡胶接头又叫液压设备橡胶接头,是一种高弹性,高气密性,耐介质性和耐气候性的管道接头。该产品具有良好的耐油性能,针对现阶段的液压油类的管道具有良好的适应能力。


    产品优势

    液压设备专用橡胶接头具有优良的适应液压设备运行环境的能力,不但如此,该产品和其他通用型橡胶接头一样可降低震动及噪声,并可对因温度变化引起的热胀冷缩起补偿作用,广泛应用于各种管道系统。该产品是骆盈公司采用气吹模具新工艺制造,系内胶层、增强层、中胶层、外胶层复合的球体和松套锻打低碳钢法兰组成的产品,具有耐压高、弹性好、位移量大、减振降噪效果好,安装方便等特点。

    性能特点

    1.该产品内部致密度高、能承受较高压力、弹性变形效果好。
    2.液压设备专用橡胶接头减震、降噪、轻巧、~。
    3.液压设备专用橡胶接头与泵、阀门的连接、特别适用于震动较大、冷热变化频繁的管线。液压设备专用橡胶接头是由织物增强的橡胶件与松套金属法兰连接组成,用于管道隔振降噪、补偿位移的接头。

    经典案例

    鑫利管道向宝钢湛江钢铁项目供应橡胶接头

    乐发ivwelcome宝钢湛江钢铁二号高炉15日点火成功并投入试运行。至此,宝钢湛江钢铁一期工程覆盖广建成,年产量将达到800多万吨。

    据了解,去年9月25日宝钢湛江钢铁一号高炉点火后,宝钢湛江钢铁基地正式进入试生产阶段,在不到一年的时间内,快速完成了低碳软钢、普通结构钢等9大类品种钢种拓展。

    乐发ivwelcome宝钢湛江钢铁基地称,二号高炉投产后,一号、二号高炉同时快速运转,生产规模扩大,产能产量将迅速提升,经济效益将更加凸现。尤其是目前东南亚制造业正在兴起,钢材市场需求量巨大,湛江作为中国一带一路海上合作战略支点城市,是中国距离东南亚海上航程短的城市,可以向东南亚大量出口钢材产品,进一步拓宽湛江工业经济、外贸经济的发展前景。

    宝钢湛江钢铁项目由宝钢集团主导,于2012年5月底开工,总投资696亿元,建设规模为年产铁920万吨、钢1000万吨、钢材938万吨。

    鑫利管道作为此次钢铁项目主要的橡胶接头供应商,将保证做好产品的供应工作,特别是液压设备专用橡胶接头的供应,我们会针对每台橡胶接头的原料进厂检验,生产加工,出厂质检等各个环节进行认真检测与检查,确保产品的质量能够符合用户的预期要求。

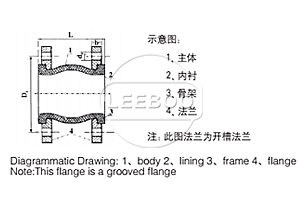

    示意图


    零部件材料

    序号 No. 部位 Part 材料 Material
    1 主体 Body 天然橡胶(NR)、丁腈橡胶(NBR)
    2 内、外衬 Inner & Outer Rubber 天然橡胶(NR)、丁腈橡胶(NBR)
    3 主体骨架 Body Carcass 尼龙帘布 Nylon cord fabric
    4 增压环 Reinforcing Ring 多股镀铜钢丝 Multi-strand coppering steel wire
    5 法兰 Flange 铸造、锻造碳钢 Cast and forged carbon steel(Q235)、不锈钢 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP)

    技术参数

    项目Item |型号Medol KXT-1 KXT-2 KXT-3 A、如介质油物质
    B、工作温度有特殊要求
    C、也可来函来图定制
    D、订货时需说明
    A. If media is oil,.
    B. If special requirements for working temperature
    C. If OEM orders with drawings or samples
    D. Please Inform us about above when ordering
    工作压力MpaWoring pressure 1.0(10) 1.6(16) 2.5(25)
    爆破压力Mpa Burst Pressure 2.0(20) 3.0(30) 4.5(45)
    真空度 Kpa Vacuum 53.3(400) 86.7(650) 100(750)
    适用温度℃Applicable Temperature -20℃~+115℃(特殊可达-30℃~+250℃)-20℃~+115℃(-30℃~+250℃ under special conditions)
    适用介质Applicable Medium
    注:主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type

    主要数据 Main date

    公称通径DN
    Nominal Diameter
    (mm)
    长度
    LengthLmm
    轴向位移
    Axial displacement mm
    横向位移
    Haorizontal isplacement mm
    偏转角度
    Angular deflection(a1+a2)°
    mm

    英寸inch

    伸长Extension 压缩Compression
    32 1.25 95 6 9 9 15
    40 1.5 95 6 10 9 15
    50 2 105 7 10 10 15
    65 2.5 115 7 13 11 15
    80 3 135 8 15 12 15
    100 4 150 10 19 13 15
    125 5 165 12 19 13 15
    150 6 180 12 20 14 15
    200 8 210 16 25 22 15
    250 10 230 16 25 22 15
    300 12 245 16 25 22 15
    350 14 255 16 25 22 15
    400 16 255 16 25 22 15
    450 18 255 16 25 22 15
    500 20 255 16 25 22 15
    600 24 260 16 25 22 15
    700 28 260 16 25 22 15
    800 32 260 16 25 22 15
    900 36 260 16 25 22 15
    1000 40 260 18 26 24 15
    1200 48 260 18 26 24 15
    1400 56 350 20 28 26 15
    1600 64 350 25 35 30 10
    1800 72 350 25 35 30 10
    2000 80 350 25 35 30 10
    2200 88 400 25 35 30 10
    2400 96 400 25 35 30 10
    2600 104 400 25 35 30 10
    2800 112 400 25 35 30 10
    3000 120 400 25 35 30 10

    注:1、特殊要求可按用户图纸制作,,可选配(GB、JB、HG、CB、ANSI、DIN、BSEN、NF、EN、JIS、 等)法兰标准生产。2、悬空给水使用DN200以上产品,管道有固定支撑或固定托架,否则产品应安装防拉脱装置。
    3、用户使用橡胶接头,对应法兰应是阀门法兰或。
    Notes: 1. For OEM orders with special requirement, rubber joints can be made according to customers' drawings. Generally, flange standard is , other GB, JB, HG, CB, ANSI, DIN, BSEN, NF, EN, JIS, flanges are also available upon request.2.When rubber joints size above DN200 are used for overhead water supply system, the pipes must be equipped with fixed supports or fixed brackets, otherwise control units shall be installed on rubber joints.
    3.Matching flanges of rubber joints shall be valve flanges or flanges.
