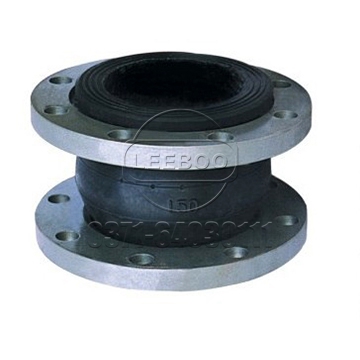

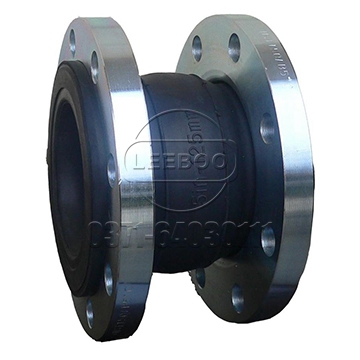

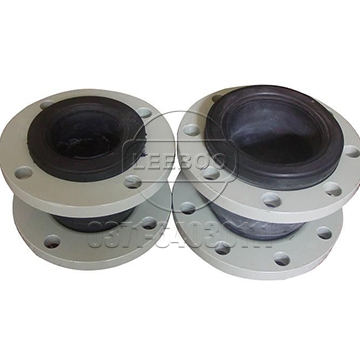

    负压橡胶接头

    • 【产品别名】:可曲挠橡胶接头、橡胶软连接
    • 【产品规格】:【DN32mm-DN4000mm】
    • 【产品压力】:0.6MPa-2.5MPa
    • 【减震等级】:A级
    • 【适用范围】:【酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等】
    • 【产品材质】:球体为天然橡胶,法兰为碳钢,不锈钢
    • 【工作温度】:-40度至80度(还可加工耐高温橡胶接头)

    负压橡胶接头有很多名字比如:避震喉、橡胶减震器等等。橡胶接头里面加装负压环,能为大翻边橡胶接头的安全性提高了一大截。

    产品介绍

    负压橡胶接头有很多名字比如:避震喉、橡胶减震器等等。橡胶接头里面加装负压环,能为橡胶接头的安全性提高了一大截。负压橡胶接头经常用于冷水、热水、压缩空气、天然气等介质,它以特的设计、新颖的结构和良好的密封性能解决了因热胀冷缩造成管道爆裂和损坏管道连接设备,有效的提高了管道的使用周期和对设备的保护。

    产品优势

    负压来自于管道内部,由于种种原因造成内部空气急剧减少,形成吸力的状态,管道自然承受得了,这时候就看橡胶接头能不能完全抵抗了,若不能够抵抗负压,橡胶接头就会被吸扁。安装负压环一般选择在组装橡胶接头工序之前,由于负压环与内部一样大,所以负压环一般在组装橡胶接头之前进行安装。负压橡胶接头是鑫利公司采用气吹模具新工艺制造,系内胶层、增强层、中胶层、外胶层复合的球体和松套锻打低碳钢法兰组成的产品,具有耐压高、弹性好、位移量大、减震降噪效果好,安装方便等特点。可广泛用与给排水、暖通空调、消防、压缩机、造纸、制药、船舶、水泵、风机等管道系统。

    性能特点

    安装负压环对于橡胶接头来说是一项必不可少的工作,因为橡胶接头的正压能够达到很高,但是负压却会相反而下,对于负压环的安装,使得橡胶接头的实用性提高一层。安装负压环一般选择于组装橡胶接头之前,由于负压环与内部一样大,所以对于组装橡胶接头之后在进行安装负压环是非常麻烦的。
    1、体积小、重量轻、弹性好、安装维修方便。
    2、安装时可产生横向、轴向、角向位移,不受管道不同心,法兰不平行的限制。
    乐发ivwelcome3、工作时可降低结构传递噪音,减震能力强。

    经典案例

    东莞市重大管道建设项目离不开鑫利负压橡胶接头的保障

    11日下午,市委常委、常务副市长张科主持召开市优异挂钩督导重大项目11月份情况通报会。记者从会上获悉,11月份,我市(东莞市)重大建设项目完成投资约48.9亿元,占年度投资计划的15.2%,占第四季度投资计划的52.3%。1-11月份,重大建设项目累计完成投资约350.4亿元,占1-11月计划的120.7%,占年度计划的109.0%,同比上升14.4%。此外,今年列入省建设项目的市管项目30项,1-11月完成投资138.4亿元,占年度计划的127.4%。
    巩义鑫利生产的负压橡胶接头严格按照~标准,发泡工作的每一步都是精确到位,我们还有专门的检测设备,针对每一台出厂的橡胶接头都做到检测,质量到位的原则,全心全意为客户提供良好的负压橡胶接头。

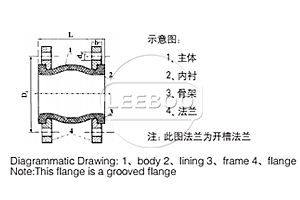

    示意图


    零部件材料

    序号 No. 部位 Part 材料 Material
    1 主体 Body 天然橡胶(NR)、氯丁橡胶(CR)、丁基橡胶(IIR)、丁腈橡胶(NBR)、氟橡胶(FKM)、三元乙丙橡胶(EPDM)
    2 内、外衬 Inner & Outer Rubber 天然橡胶(NR) 氯丁橡胶(CR)丁基橡胶(IIR) 丁腈橡胶(NBR)氟橡胶(FKM)三元乙丙橡胶(EPDM)聚四氟乙烯(PTFE)
    3 主体骨架 Body Carcass 尼龙帘布 Nylon cord fabric
    4 增压环 Reinforcing Ring 多股镀铜钢丝 Multi-strand coppering steel wire
    5 法兰 Flange 铸造、锻造碳钢 Cast and forged carbon steel(Q235)、不锈钢 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP)

    技术参数

    项目Item |型号Medol KXT-1 KXT-2 KXT-3 A、如介质油,酸碱物质
    B、工作温度有特殊要求
    C、也可来函来图定制
    D、订货时需说明
    A. If media is oil, acid or alkali.
    B. If special requirements for working temperature
    C. If OEM orders with drawings or samples
    D. Please Inform us about above when ordering
    工作压力MpaWoring pressure 1.0(10) 1.6(16) 2.5(25)
    爆破压力Mpa Burst Pressure 2.0(20) 3.0(30) 4.5(45)
    真空度 Kpa Vacuum 53.3(400) 86.7(650) 100(750)
    适用温度℃Applicable Temperature -20℃~+115℃(特殊可达-30℃~+250℃)-20℃~+115℃(-30℃~+250℃ under special conditions)
    适用介质Applicable Medium 空气、压缩空气、水、海水、热水、油、酸、碱等Air, compressed air, water, sea water, oil, acid, alkali, etc.
    注:主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type
    公称通径DN
    Nominal Diameter
    (mm)
    长度
    LengthLmm
    轴向位移
    Axial displacement mm
    横向位移
    Haorizontal isplacement mm
    偏转角度
    Angular deflection(a1+a2)°
    mm

    英寸inch

    伸长Extension 压缩Compression
    32 1.25 95 6 9 9 15
    40 1.5 95 6 10 9 15
    50 2 105 7 10 10 15
    65 2.5 115 7 13 11 15
    80 3 135 8 15 12 15
    100 4 150 10 19 13 15
    125 5 165 12 19 13 15
    150 6 180 12 20 14 15
    200 8 210 16 25 22 15
    250 10 230 16 25 22 15
    300 12 245 16 25 22 15
    350 14 255 16 25 22 15
    400 16 255 16 25 22 15
    450 18 255 16 25 22 15
    500 20 255 16 25 22 15
    600 24 260 16 25 22 15
    700 28 260 16 25 22 15
    800 32 260 16 25 22 15
    900 36 260 16 25 22 15
    1000 40 260 18 26 24 15
    1200 48 260 18 26 24 15
    1400 56 350 20 28 26 15
    1600 64 350 25 35 30 10
    1800 72 350 25 35 30 10
    2000 80 350 25 35 30 10
    2200 88 400 25 35 30 10
    2400 96 400 25 35 30 10
    2600 104 400 25 35 30 10
    2800 112 400 25 35 30 10
    3000 120 400 25 35 30 10
    注:1、特殊要求可按用户图纸制作,可选配(GB、JB、HG、CB、ANSI、DIN、BSEN、NF、EN、JIS、 等)法兰标准生产。橡胶球体可做天然橡胶、三元乙丙橡胶、氯丁橡胶、丁基橡胶、丁腈橡胶、氟橡胶等。
    2、悬空给水使用DN200以上产品,管道有固定支撑或固定托架,否则产品应安装防拉脱装置。
    3、用户使用橡胶接头,对应法兰应是阀门法兰。
    Notes: 1. For OEM orders with special requirement, rubber joints can be made according to customers' drawings. Generally, flange standard is , other GB, JB, HG, CB, ANSI, DIN, BSEN, NF, EN, JIS, flanges are also available upon request. Material of rubber body can be NR natural rubber, EPDM, Neoprene, IIR butyl rubber, NBR Buna-N, FKM, etc.
    2.When rubber joints size above DN200 are used for overhead water supply system, the pipes must be equipped with fixed supports or fixed brackets, otherwise control units shall be installed on rubber joints.
    3.Matching flanges of rubber joints shall be valve flanges or flanges.
